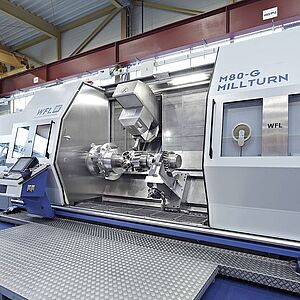

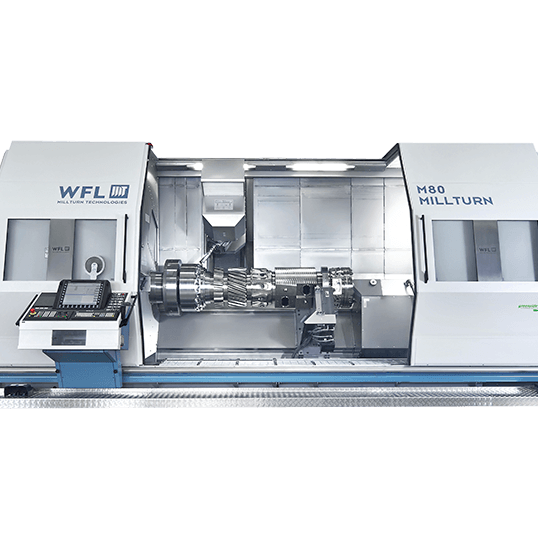

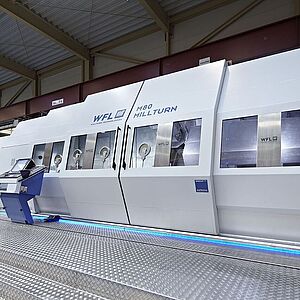

M80, M80-G és M80X, M80X-G és M85, M85-G MILLTURN – a sokoldalú

Az M80 MILLTURN egyik legfontosabb jellemzője a WFL ismert moduláris rendszerének rendkívül sokféle változata. Sikerült ezt a funkciógazdagságot az adott gépváltozatok számára optimális szerkezeti arányokkal megvalósítani. A gépkoncepciót úgy alakították ki, hogy a munkadarab és a szerszám minimális távolságban legyen a szánvezetékektől, miközben az egyes vezetékek közötti távolság maximális. Ezáltal optimális stabilitási és geometriai viszonyok jönnek létre.

Minden középtávolság (kivéve 1000 mm) ellátható ellenorsóval is. A termelékenység további növelése érdekében igény szerint egy további szerszámtorony is rendelhető. Az innovatív vezetősín elrendezésnek köszönhetően az alsó vezetősín területén nincs szükség karbantartásigényes teleszkóplemezekre, ami tökéletes forgácselvezetést biztosít.

Az új, elölről könnyen hozzáférhető szerszámtár különösen kompakt, stabil és gyakorlatilag karbantartásmentes kialakítással rendelkezik. Az új, rendkívül dinamikus szerszámcserélő fogasléces meghajtással kizárólag lineáris tengelyekkel van felszerelve. Ezáltal elkerülhetők a forgási és centrifugális hatások, így akár 35 kg-os szerszámok is gyorsan, nagy üzembiztonsággal és szerszámkímélő módon cserélhetők.

Jellemzők

  • 150 bar hűtőfolyadék-nyomás
  • Szerszámcsere bármely Z-helyzetben
  • Nehéz belső megmunkálás
  • Fogazómarás
  • Munkadarab átadása
  • Aktív B-tengely
  • U-tengely

U-tengely

A forgó szerszámok, például síkesztergafejek (D’Andrea) vagy speciális fúrórudak (Cogsdill, ITS stb.) használata, amelyek CNC-vezérelt élpozíció beállítást igényelnek, egy további NC-tengelyt kíván meg. A WFL ezt az opcionális U-tengelyt kínálja. Az U-tengely beépítése ellenére a ferde megmunkálás lehetősége megmarad. Ez különösen az űripar és az olaj- és gázipari szelepblokkok gyártói számára kínál jelentős megtakarítási lehetőségeket. A stabilitás biztosítása érdekében ezeknek a szerszámoknak a rögzítése kizárólag a prizmás interfészen keresztül történik. Az automatikus szerszámcsere a Pick-up magazinon vagy a prizmás szerszámcserélőn keresztül valósul meg.

  • Üregesedések gyártása (Seat Pocket)
  • Belső megmunkálás csillapított fúrórúddal
  • CNC vezérelt fúrórúd (radiális állítás U-tengellyel)
  • Mélyfúrás automatikus hűtőfolyadék csatlakoztatással
  • Belső marás szöghajtású fejjel
  • CNC síkesztergafej komplex orsóműveletekhez
