BV 400-4000 – teljes megmunkálás egy befogással
A Buderus Schleiftechnik BV keménymegmunkáló központját nagyméretű munkadarabok teljes végső megmunkálására fejlesztették ki . Minden technológia rendelkezésre áll, mint a köszörülés (belül és kívül), esztergálás, fúrás, hónolás és marás. A lehetséges munkadarab-átmérő akár 4000 mm is lehet. A munkadarab maximális súlya alapkivitelben legfeljebb 4 tonna.
A BV sorozat új mércét állít fel a 4000 mm-es külső átmérőig terjedő munkadarabok csiszolási teljesítménye és pontossága tekintetében, és hatékony köszörülést tesz lehetővé a legmagasabb szintű pontossággal. Az alap egy precíziósan megmunkált gránit alap, kiváló hőstabilitású és merevséggel . Ez a kombináció kiemelkedő statikus és dinamikus robusztusságot biztosít, és minimalizálja a vibrációt a kiváló köszörülési eredmények érdekében.
A munkaterületen lévő keresztszánokon két független megmunkáló csatorna található a gépeken , amelyeket holtjátékmentes görgős recirkulációs lineáris vezetőkkel vezetnek a lépcsőágyon. Így garantált a precíz mozgásvezérlés. Az X-tengelyű vezetősínek közvetlenül a gépágyra vannak felszerelve, így garantálják az első osztályú köszörülési pontosságot. A kocsivezetők a munkaterület felett helyezkednek el az optimális biztonság és eredmény garantálása érdekében.
A központi munkadarab-orsó függőleges görgős csapágyakkal rendelkezik , és lehetővé teszi a munkadarabok pontos pozícionálását a nagy pontosságú köszörülés érdekében. A hatékonyság maximalizálható, mivel a munkadarabok egy befogással megmunkálhatók.
Az első megmunkálási csatorna dedikált köszörűorsós forgóasztallal büszkélkedhet, amely egy speciális külső köszörűorsót hordoz a precíz Curvic fogaskerekek megmunkálásához. A második megmunkálási csatorna egy köszörűorsó forgótányérral van felszerelve, amely külső és belső köszörűorsókat egyaránt befogad. A belső köszörűorsó HSK 63-as tartóval rendelkezik a köszörűk gyors cseréjéhez és vezeték nélküli mérőszondával a pontos és precíz alak- és helyzettűrésméréshez közvetlenül a gépben.
A BV sorozat egy intelligens szerszámtárral van felszerelve, amelybe mind a köszörűk, mind a mérőegység be van építve. Ez a tár teljesen automatizált szerszámcserét tesz lehetővé, és ezáltal jelentősen növeli a termelékenységet. Mindkét keresztszán egymástól függetlenül mozgatható, lehetővé téve a meghatározott átmérőjű munkadarabok egyidejű megmunkálását.
A BV köszörűgépeket úgy fejlesztették ki, hogy megfeleljenek a legmagasabb precizitási és hatékonysági követelményeknek. Robusztus gránit gépágyaikkal, innovatív köszörűorsós forgótányérjaikkal és intelligens szerszámcserélő rendszerével ideális megoldást kínálnak az igényes köszörülési feladatokhoz. Az egyidejű megmunkálás lehetősége, az automatizált szerszámcserék és a precíz mérési technikák a BV sorozatú gépeket az igényes gyártási folyamatok nélkülözhetetlen befektetésévé teszik.
A BUDERUS Schleiftechnik összes gépéhez hasonlóan a nagy sorozat is a munkadarabok teljes megmunkálásán múlik egy befogással. Ez kiküszöböli a több gép be- és kirakodásának nem termelődő idejét. Ez különösen előnyös a nagy alkatrészeknél, ahol a nem termelési idők néha közel vannak a fő időhöz.
A teljes megmunkálás legnagyobb előnye azonban magának az újrafogási folyamatnak a kiküszöbölése, mivel az alkatrész újrarögzítésekor soha nem érhető el pontosan ugyanaz a középpont, így a teljes megmunkálással lényegesen kisebb tűrések érhetők el, különösen a megmunkált felületek esetén. mozogjanak egymás felé.
A DVS moduláris elvnek köszönhetően a BV keménymegmunkáló központ munkaterületei szabadon konfigurálhatók, hogy a lehető legtöbb megmunkálási műveletet lehessen elvégezni egy összeállításban. Több keresztszánnal való felszereléssel nem csak teljes, hanem egyidejű megmunkálás is lehetséges.
A keresztszánok egymástól függetlenül mozgathatók különböző irányokba. Ez lehetővé teszi, hogy a szerszámok különféle megmunkálási feladatokat hajtsanak végre. Például belső és külső hengeres köszörülési műveletek végezhetők egyidejűleg vagy kombinálhatók az esztergálási műveletekkel. Ily módon a főidő jelentősen lecsökkenthető anélkül, hogy el kellene fogadni a munkadarab pontosság elérhető veszteségét.
Egy-négy keresztszán fut holtjátékmentes, nagy pontosságú gördülővezetőkben a kemény megmunkáló központon. Ezek a vezetők egy vezetősínből és a mozgatható kocsikból állnak, amelyek gördülőcsapágyakkal vannak felszerelve. Ez lehetővé teszi a nagy gyorsmeneti sebességet és a legkisebb előtolási mozgásokat csúszás nélkül, ugyanakkor maximális hőmérsékleti stabilitást biztosít energiaigényes olajhűtés nélkül. A kocsik mindkét tengelyében egyenletesen vannak megvezetve a teljes lökethosszon, ami azt jelenti, hogy az eredendően merev vágási feltételek a teljes munkaterületen elérhetők.
A nagyméretű alkatrészek megmunkálása különleges követelményeket támaszt a géprendszerrel szemben. A nagy munkadarab súlyok gyakran megnehezítik az alkatrészek kezelését. Éppen ezért a BV sorozat fix függőleges orsóval rendelkezik, amelyre emelőberendezéssel viszonylag könnyen felhelyezhetők a munkadarabok.
A megfogórendszerek mellett, amelyek különféle munkadarab szállítószalagokkal kombinálva lehetővé teszik a gép automatikus betöltését, kétorsós megoldás is elérhető. A gép egyik oldalán dolgozhat, míg a másik oldalon beállít. Ez azt jelenti, hogy a munkadarabok cseréjéhez szükséges nem produktív idő szinte megszűnik.
A közepes és nagy gépeknél az orsókat axiálisan és radiálisan külön-külön, precíziós görgőscsapágyakban tárolják. Ez nagy koncentrikusságot és axiális kifutási pontosságot biztosít még nagy súlyok és aszimmetrikus terheléseloszlás mellett is.
Összességében a BV egy olyan gép nagy munkadarabokhoz, amely a DVS moduláris elv következetes használatával ötvözi a rugalmasságot és a termelékenységet. Ez azt jelenti, hogy a gépet kifejezetten az Ön alkalmazási területéhez vagy alkatrészeihez lehet szabni.
A „BV Series 500-3000”-rel újabb innovatív és nagy teljesítményű technológiát kínálunk a jövő kemény precíziós megmunkálásához. A fejlesztési folyamat a maximális rugalmasságra, az erőforrástakarékos gyártásra és a fenntartható gazdálkodásra összpontosított. A kompakt és moduláris felépítés egyénileg konfigurálható munkaterületet, optimális hozzáférhetőséget és minimális átállási időt tesz lehetővé. A kompakt kialakítás a nagyon nagy merevséggel kombinálva rendkívül precíz, nagyon gazdaságos, rugalmas gyártást tesz lehetővé.
Jellemzők
- A természetes gránitból készült, fenntartható gépágy nagy folyamatstabilitást biztosít a maximális merevségnek, rezgéscsillapításnak és optimális termikus tulajdonságoknak köszönhetően
- A forgótengely (B-tengely) automatikusan állítható a köszörűorsó alatt hidraulikus befogással és „Hirth fogazattal”, elfordulási szög ±90°
- Forgó kötözőorsó a kötözési lehetőségek széles skálájához
- Teljes megmunkálás egy befogással
- Egyidejű megmunkálás konfiguráción keresztül több keresztszánnal

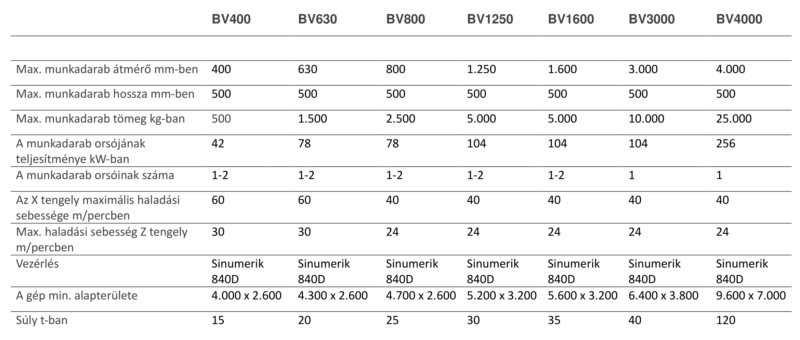

*A különböző munkadarab-geometriák egyedibb gépkialakítást igényelnek. Emiatt az itt közölt műszaki adatok tájékoztató jellegűek, egyedi esetekben eltérhetnek a valóságtól.
