A Diebold szerszámtartók széles választékát kínálja az összes kúptípushoz. Minden a „Made in Germany” jegyében, az ultramodern Diebold üzemben, Jungingenben készül. A legnagyobb pontosság és minimális tűréshatár. A HSK szerszámtartók sokkal nagyobb gyártási pontosságot igényelnek, mint a meredek kúpos szerszámtartók. Diebold HSK szerszámok esetében a szerszám kúpos része és a felfekvő sík felület közötti vastagságtűrés két mikrométernél (0,002 mm) kisebb, tehát jelentősen a DIN tűrés alatt van. Ez a legmagasabb minőségi követelményeket támasztja a gyártási technológiával szemben és szigorú ellenőrzést igényel a gyártási folyamatban. A Goldring a Diebold saját jelzése. A Diebold-nál megtalálja az összes HSK és SK végződésű Goldring szerszámtartót, valamint a teljes HSK méretválasztékát. Legújabb termékcsaládjaink a JetSleeve™2.0, CentroGrip™, UltraGrip™, TER a zsugorozható ER patronok, valamint a DMS azaz a Diebold Modular System.
DIEBOLD JETSLEEVE®2.0
A JetSleeve™ 2.0 a korábbi JetSleeve™1.0 zsugorbefogó továbbfejlesztése, átdolgozott dizájnnal és innovatívabb műszaki jellemzőkkel a megmunkálási előnyök növelése érdekében. Az alumínium hüvelyt egy TiNi bevonatú acélgyűrű váltotta fel, amelyet már nem kell eltávolítani a szerszám zsugorítása közben. Az alumínium hüvely cseréjével megnövekszik a zsugorodó fúrótokmány falvastagsága, és a szorítóerő óriási mértékben megnő. A JetSleeve®2.0 egyedisége továbbra is a szabadalmaztatott gyűrű elején lévő apró fúvókák, amelyeken keresztül nagy nyomáson hűtőközeget vagy levegőt permeteznek a maró végére. A keletkező forgácsot azonnal elfújják, még a nehezen hozzáférhető lyukakban és üregekben is. Ez akár 300% -kal növeli a vágó élettartamát. A Venturi hatás miatt a hűtőközeg mindig közvetlenül a maróélen marad, még nagyobb sebességnél is. Pontosan ott, ahol szüksége van rá!
ULTRAJET 3.0 ERŐBEFOGÓ
Az új UltraJet™ 3.0 nagy teljesítményű befogó az UltraGrip™ 3.0 és a JetSleeve™ 2.0 befogók innovatív kombinációja. Az új UltraJet™ 3.0 befogót hűtőnyílásokkal látták el, amelyek a hűtőfolyadék, levegő vagy levegő-olaj köd esetén optimális hűtést biztosít marásnál, és kifújja a forgácsot a vágó területéről. Megfelelő nyomású hűtés esetén a megmunkálás során a szerszám túlterhelése szinte lehetetlen, ami még magasabb vágási értékeket és jelentősen hosszabb élettartamot eredményez. Ezzel pénzt takarít meg. A Venturi-effektus bármilyen sebességnél a vágóélnél tartja a hűtőfolyadékot. Ez optimális hűtést biztosít, és ezredmásodpercek alatt hatékonyan lemossa a forgácsot. A mély zsebek és üregek marása most könnyebbé válik. Nincs szükség belső hűtéssel rendelkező szerszámra. A belső hűtés nélküli tömörkeményfém szerszámok olcsóbbak és stabilabbak. Összefoglalva, ez nagyobb folyamatbiztonsághoz (személy nélküli munkavégzés lehetséges), hosszabb vágóélettartamhoz, jobb felületi minőséghez, alacsonyabb szerszámköltségekhez, nagyobb forgácseltávolítási sebességhez és jelentősen csökkentett hűtőfolyadék- és sűrített levegőmennyiséghez vezet. Az UltraJet™ 3.0 erőbefogó maximális szorítóereje, a rezgéscsillapító tulajdonsága és a kiváló koncentrikussága garantálják a maximális forgácseltávolítási teljesítményt HPC marásnál, nagy vágási mélységgnél, nagy előtolási sebességgel és extrém forgácsolóerőkkel kombinálva.

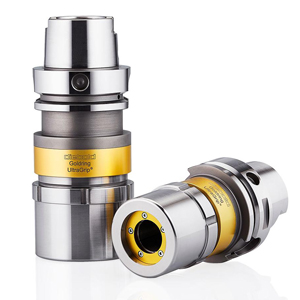

DIEBOLD ULTRAGRIP®3.0 ERŐBEFOGÓ
Az UltraGrip®3.0 befogót a kifejezetten nagy teljesítményű vágáshoz fejlesztették ki. Ezeket a lehető legnagyobb befogóerő jellemzi, és speciális kialakításuknak köszönhetően rezgéscsillapító tulajdonságokkal is rendelkeznek. A legmagasabb futáspontosság és a lehető legnagyobb szorítóerő kombinációja ebben a formában egyedi. Ez azt jelenti, hogy nagy fogásmélységgel és nagy előtolással, így extrém forgácsoló erőkkel végzett HPC-marás teljes területe teljesen le van fedve. Az UltraGrip®3.0 befogók ideálisak nehezen megmunkálható anyagokhoz, akár titánhoz vagy Inconelhez.
DIEBOLD CENTROGRIP® NAGY PONTOSSÁGÚ PATRONOS BEFOGÓ
A Diebold nagy pontosságú CentroGrip® befogói garantálják a lehető legjobb koncentráltságot. A befogó koncentrikussága a befogó kúp és a patron kúpjához képest <1 μm, a patronnal kisebb, mint 2 μm. A sima szorítóanyáknak köszönhetően, tehát a körmök vagy lapolás nélkül nem fog kialakulni levegő turbulencia és rezgés megmunkálás közben. Ezért a CentroGrip® elengedhetetlen a HSC területén történő megmunkálásához!
TER – ZSUGORPATRONOK
A TER (ThermoGrip®-ER) a zsugorozható ER patron, melynek koncentrikussága <3 μm, így kiváló pontosság, a maximális tartóerő és stabilitás jellemzi. A TER zsugorpatron felhasználható minden ER tartóban, így a már meglévő patronos befogókban, illetve esztergák esetében a hajtott vagy fix szerszámtartókban is. Egyszerűen kombinálható a zsugortechnológia előnyei az ER patronos rendszerrel. Biztosan megtérül!
D-BT SZERSZÁMTARTÓ
A Diebold BT szerszámtartók olyan BT befogók, amelyek a csatlakozó perem síkjával is felfekszenek, hasonlóak a HSK befogókhoz. Ezeket a D-BT befogókat BigPlus-os osókhoz gyártjuk, de lehet használnai a standard BT orsókkal rendelkező gépeken is. A D-BT szerszámtartók pontosan megmutatják az igazi szilárdságot a masszíveabb, peremen felfekvő csatlakozás révén. Itt részesül a maximális koncentrikus képesség, a nagyon merev szorítás, a nagy teljesítményátvitel és a marási folyamat abszolút stabilitása.
VÉKONY ZSUGORILLESZTÉSŰ TARTÓ
Egy darabból álló vagy moduláris, különösen a formakészítéshez és az orvosi technológiához
Számos megmunkálási folyamat, különösen a formakészítés vékony és hosszú szerszámokat igényel a mély üregek megmunkálásához. A Diebold vékony, egyrészes zsugorbefogókat kínál Önnek, illetve moduláris rendszerből választhatnak vékony hosszabbítókat. Összeállíthatja a kívánt hosszúságot formagyártás, orvostechnológia, vagy egyedi igény esetén.
DMS – DIEBOLD MODULÁRIS RENDSZER
DMS – Flexibilis szerszámbefogó rendszer A Diebold moduláris rendszere (DMS) tartalmaz egy alaptartót, melyhez csatlakozik egy zsugorozható végű megfogó különböző hosszban és átmérőben. A DMS rendszer használatával csökkenthető a gyártásban használt szerszámtartók száma. A moduláris csatlakozás lehetővé teszi a különböző átmérők és hosszok megfogásának lehetőségét. A többrészes kialakításnak köszönhetően a zsugortechnológia előnyei egyesül a precíz megfogással, így ennek a kombinációnak köszönhetően nagy teljesítményű marások lesznek elérhetőek. A DMS rendszerek kiváló rezgéscsillapítással rendelkeznek az egyrészes zsugorbefogókhoz képest. A vékony kontúrnak köszönhetően a mély zsebek és üregek megmunkálása egyszerűbbé válik. Lehetőség van belső hűtés használatára is. Futáspontosság < 3 μm.
